ConfiguracióFirewall FortiGate

Guia ràpida del laboratori del firewall virtual FortiGate: arrencada de la màquina, accés web, creació d'interfícies i xarxes, rutes, PAT, Virtual IP i regla de NAT cap a la DMZ.

1. Obrir la VM del FortiGate

Primer s'ha d'obrir la màquina virtual del FortiGate dins de VMware. USUARI I CONTRASENYA ES TROBA ALS DOCUMENTS OFICIALS.

UsuariUSUARI

PasswordCONTRASENYA

Port UDHCP · Internet

El port u de la configuració ha d'estar connectat a Internet i en DHCP.

Un cop dins, s'ha de mirar la IP del firewall de la forma següent:

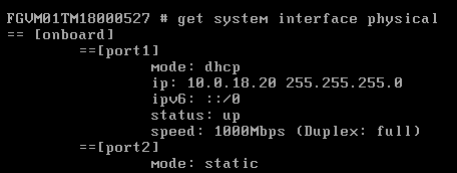

Comprovar la IP del FortiGate — **fo1.png** · Comprovar la IP assignada al FortiGate per poder-hi accedir després des del client.

2. Obrir Win10 i accedir a la web

Obre una màquina Win10 amb configuració de xarxa en DHCP (Internet). Després entra al navegador i connecta't per HTTPS a la IP obtinguda abans.

Accés a la web del FortiGate des de Win10 — **fo2.png** · Accés des del Win10 a la web del FortiGate mitjançant HTTPS i la IP del pas anterior.

En entrar correctament, sortirà el dashboard següent:

Dashboard del FortiGate — **fo3.png** · Dashboard inicial del FortiGate.

3. Crear les tres xarxes / interfícies

Ara crearem les tres xarxes principals del laboratori. Fes-les en tres pestanyes: INTERNA, EXTERNA i DMZ.

INTERNA EXTERNA DMZ

Configuració de la interfície interna — **fo4.png** · Configuració de la pestanya **INTERNA**.

Configuració de la interfície externa — **fo6.png** · Configuració de la pestanya **EXTERNA**.

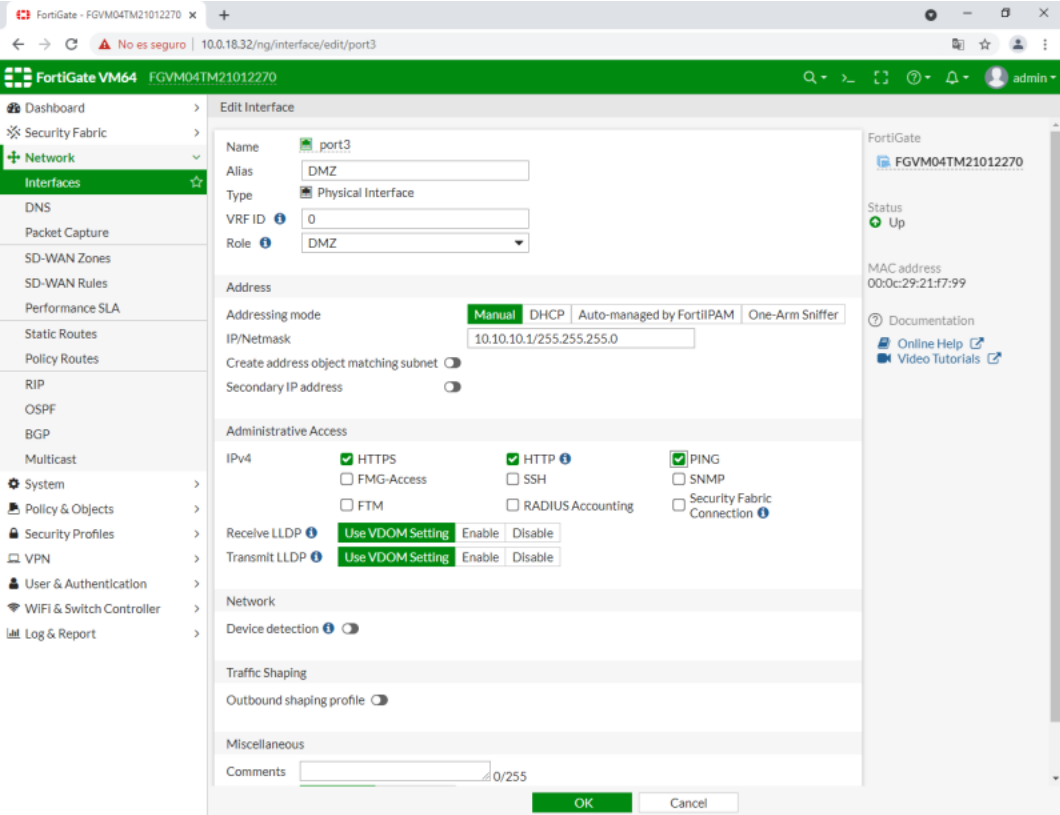

Configuració de la interfície DMZ — **fo5.png** · Configuració de la pestanya **DMZ**.

4. Definir les xarxes

Després de crear les interfícies, definirem les xarxes corresponents. Torna a fer-ho en tres pestanyes: INTERNA, EXTERNA i DMZ.

INTERNA EXTERNA DMZ

Definició de la xarxa interna — **fo7.png** · Definició de la xarxa **INTERNA**.

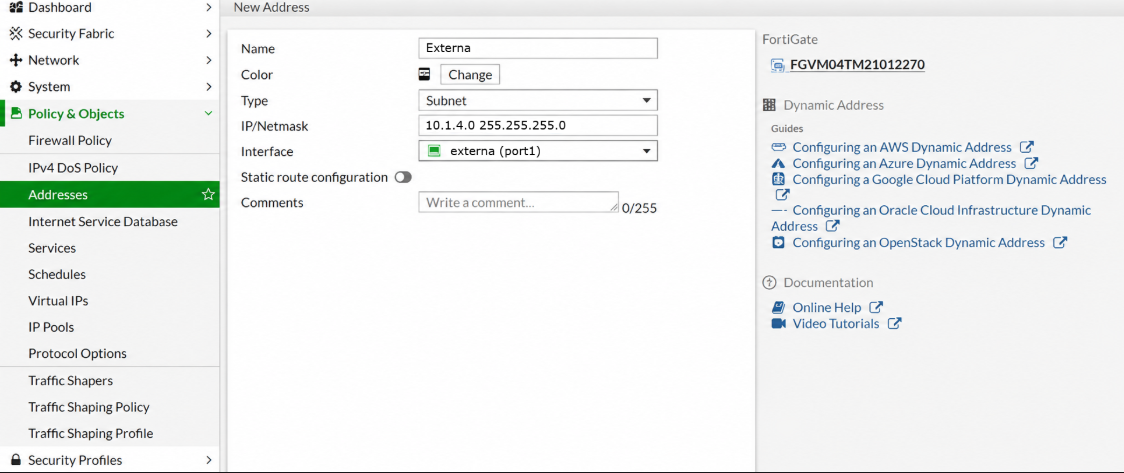

Definició de la xarxa externa — **fo8.png** · Definició de la xarxa **EXTERNA**.

Definició de la xarxa DMZ — **fo9.png** · Definició de la xarxa **DMZ**.

5. Rutes

Com que hi ha més xarxes internes, haurem de configurar una ruta DEFAULT cap a INTERNET i rutes estàtiques cap a les subxarxes internes.

El default ha d'anar cap a Internet. Les rutes estàtiques serviran per arribar a les diferents subxarxes de la xarxa interna.

Exemple de ruta estàtica a una subxarxa interna — **fo10.png** · Exemple de configuració de ruta estàtica cap a una subxarxa interna.

6. NAT

PAT d'INTERNA cap a EXTERNA

Per fer el PAT de la xarxa Interna cap a Externa, ho configurarem com a la imatge següent.

Important: a Source cal posar all, ja que dins d'Interna hi ha més xarxes.

Configuració del PAT d'Interna a Externa — **fo11.png** · Regla de PAT d'**Interna** cap a **Externa** amb **Source = all**.

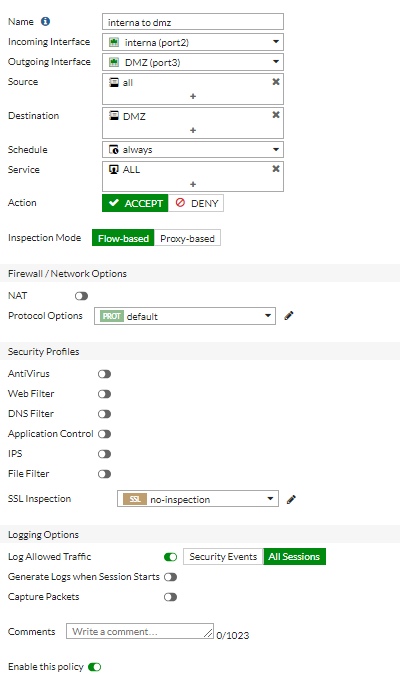

Regla d'INTERNA cap a DMZ

També s'ha de crear la regla perquè la xarxa Interna pugui arribar a la DMZ.

NAT d'EXTERNA cap a DMZ

Per fer el NAT des d'Externa cap a la DMZ, primerament haurem de crear una Virtual IP.

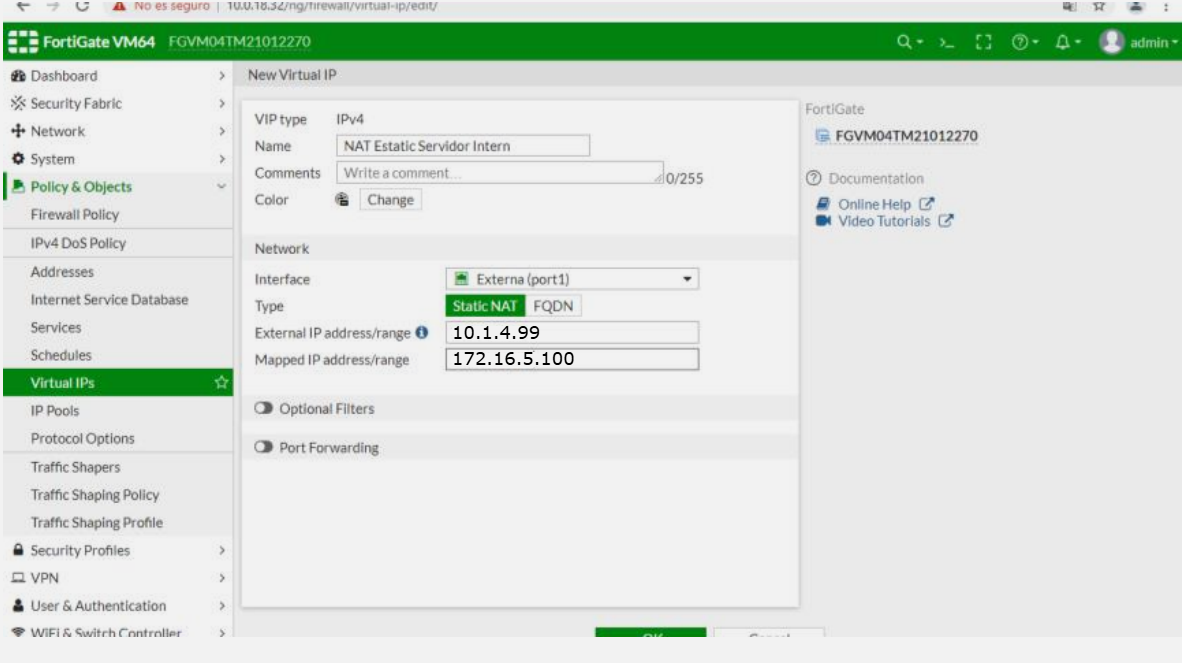

Creació de la Virtual IP — **fo12.png** · Creació de la **Virtual IP** necessària per al NAT cap a la DMZ.

Un cop creada aquesta Virtual IP, crearem la regla següent:

Regla de NAT d'Externa a DMZ — **fo13.png** · Regla final de NAT des d'**Externa** cap a la **DMZ**.

7. Recordatori final

ATENCIÓ AVEGADES ES RALLA I FA FALTA TORNAR A COMENÇAR TOT.

Recordatori: si el laboratori es queda penjat o no respon bé, pot fer falta tornar a iniciar el procés des del principi.
